• <small id="ccccc"></small>
    <small id="ccccc"></small>
  • <tfoot id="ccccc"><noscript id="ccccc"></noscript></tfoot>
  • 少妇愉情理伦片丰满丰满午夜,久久精品这里热有精品,久久中文字幕日韩无码视频,999久久66久6只有精品
    溴系阻燃劑
    您所在的位置:首頁/產品展示/溴系阻燃劑/三(三溴新戊基)磷酸酯

    三(三溴新戊基)磷酸酯

    發布時間:2025-07-21 作者:山東日興新材料股份有限公司 瀏覽量:1958

    產品介紹

    RX-974 三(三溴新戊基)磷酸酯

    化學式


    產品身份信息

    中文品名:三(三溴新戊基)磷酸酯

    英文品名:Tri(tribromoneopenthyl)phosphate

    分子式:C5H8Br3O4P

    CAS號碼:19186-97-1

    其他名稱:TTBNP、FR-370

    產品用途

    RX-974 三(三溴新戊基)磷酸酯是一種特別適用于PP材料的添加型阻燃劑,具有易于加工、提高流動性、不噴霜等優點。RX-974含有70%的溴和3%的磷,溴-磷協同作用可以使其阻燃效率更高,其中磷主要是作為載體,以增加分子中溴代烷基的數目,這樣的化學結構也使應用了RX-974的阻燃PP材料獲得了良好的抗紫外線和光穩定性。

    主要指標

    項目

    指標

    外觀

    白色或類白色粉末

    溴含量

    70%

    磷含量

    3%

    熔點

    181℃

    熱失重 5%

    300℃

    *所有接觸、使用該材料的人員必須將其作為工業化學品處理,佩戴防護設備并遵守MSDS中所述的預防措施。

    包裝和儲存

    可依據客戶要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲存在干燥、通風良好的區域。保持容器密封。遠離熱源、火花和火焰。遠離不相容物質。遵循有關碼垛、捆扎、收縮包裝和/或堆放的倉儲做法。

    配方推薦  *配方來源于資料文獻,非本公司實驗所得

    配方

    PP

    78.5%

    RX-974

    17%

    聯枯

    2%

    紫外線吸收劑Tinuvin 327

    0.3%

    二氧化鈦

    2%

    抗氧劑B-245

    0.2%

    性能

    UL-94等級

    V-0(0.8mm,1.6mm,3.2mm)

    密度g/cm3

    1

    熔融粘度指數(230℃,2.16KG)cm3/10min

    32

    拉伸強度,MPa

    22

    斷裂伸長率,%

    390

    懸臂梁缺口沖擊,J/m

    213

    起霜

    UV穩定性,△DE

    <2

    備注:該配方不含三氧化二銻,且在加入三氧化二銻的情況下會降低阻燃效率

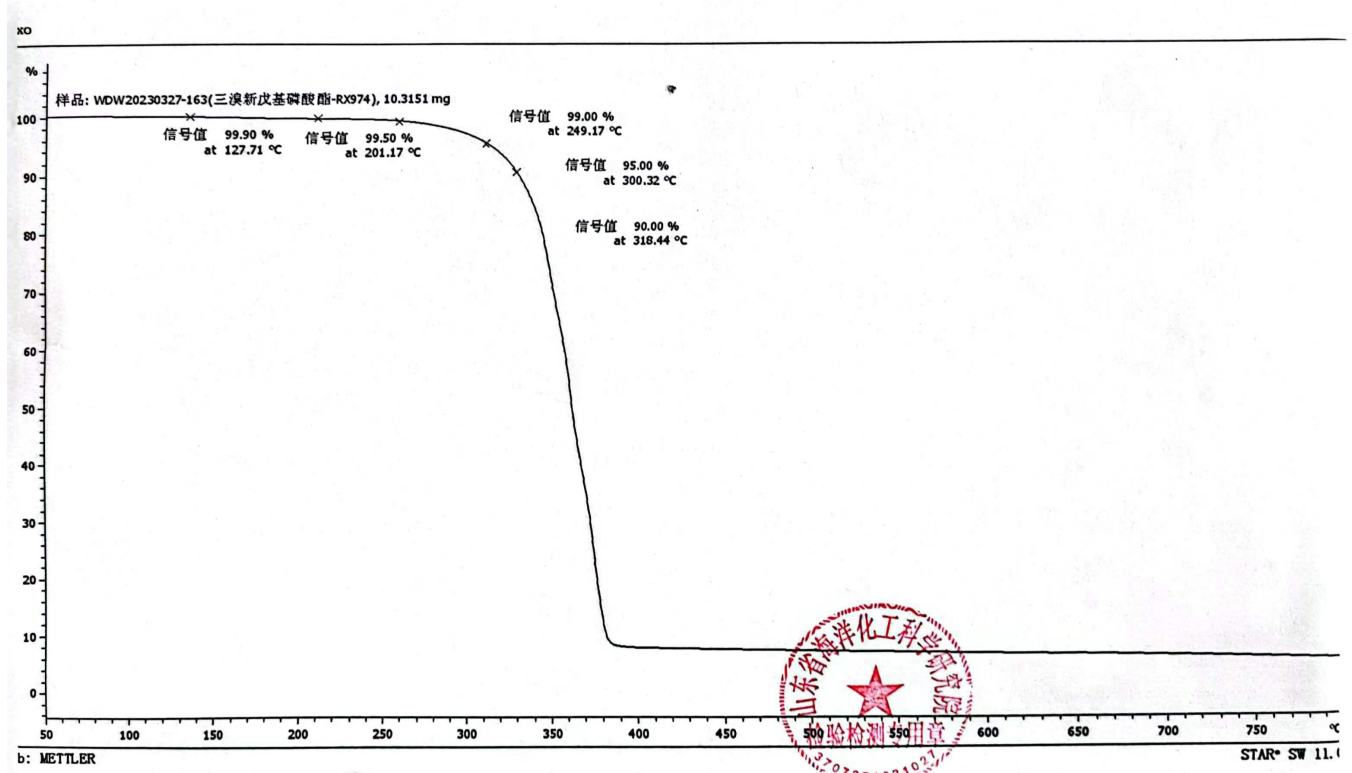

    RX-974 三(三溴新戊基)磷酸酯 熱失重圖

    RX-974 TGA.png

    相關知識

    使用三(三溴新戊基)磷酸酯作為阻燃劑合成阻燃聚丙烯


    摘要:本文探討了通過將三(三溴新戊基)磷酸酯(TTBNP)作為有效的阻燃劑,制備阻燃聚丙烯的過程。該過程涉及將TTBNP與聚丙烯混合,得到具有增強阻燃性能的材料。研究表明,添加TTBNP顯著提高了聚丙烯的熱穩定性和阻燃性,使其成為在需要高標準的工業應用中具有前景的添加劑。


    引言:聚丙烯是一種廣泛使用的熱塑性聚合物,應用領域包括包裝和汽車部件。然而,由于其固有的可燃性,限制了其在要求防火性能的應用中的使用。為解決這一問題,已經開發了各種阻燃劑,其中三(三溴新戊基)磷酸酯(TTBNP)作為一種添加劑,具有增強聚合物阻燃性能的能力,同時保持其機械性能。本文探討了通過添加TTBNP合成阻燃聚丙烯,并評估其對聚合物熱穩定性和阻燃性能的影響。


    材料與方法:

    聚丙烯(PP)

    三(三溴新戊基)磷酸酯(TTBNP)

    抗氧化劑和加工穩定劑(如需用于混合過程)

    阻燃聚丙烯的制備:通過熔融共混法,將不同濃度的TTBNP與聚丙烯混合制備阻燃聚丙烯。共混過程在雙螺桿擠出機中進行,溫度控制以確保均勻混合。擠出后,混合物被冷卻并制成顆粒用于進一步分析。


    表征:

    熱穩定性:通過熱重分析(TGA)評估阻燃聚丙烯的熱穩定性,該方法提供了分解溫度及熱降解過程中重量損失的信息。

    阻燃性能:使用UL-94垂直燃燒測試和極限氧指數(LOI)測試評估材料的阻燃性能。這些測試測量了材料抗點燃及持續燃燒的能力。

    機械性能:通過拉伸和沖擊測試評估TTBNP對聚丙烯機械性能的影響,以確保阻燃劑的添加不會損害材料的結構完整性。

    結果與討論:將TTBNP摻入聚丙烯后,顯著增強了材料的阻燃性能。TGA結果顯示起始分解溫度增加,表明熱穩定性得到了改善。UL-94測試結果表明,阻燃聚丙烯達到V-0級別,意味著其在10秒內熄滅且不產生燃燒滴落物。LOI值的增加也證實了材料阻燃性能的提升。

    機械測試表明,添加TTBNP對聚丙烯的拉伸強度和沖擊強度影響不大,材料仍適用于多種應用。還觀察到了TTBNP與聚合物基體的協同效應,其中阻燃劑促進了炭層的形成,有效減少了燃燒時的熱釋放。


    結論:研究成功展示了三(三溴新戊基)磷酸酯作為聚丙烯有效阻燃劑的潛力。通過添加TTBNP,所制備的阻燃聚丙烯不僅表現出增強的熱穩定性和阻燃性,同時保持了機械性能。這一進展為尋求生產更安 全、阻燃聚丙烯材料的行業提供了可行的解決方案,而不會犧牲性能。TTBNP的使用為擴大聚丙烯在需要防火領域的應用開辟了新的可能性。



    主站蜘蛛池模板: 国产呦精品一区二区三区下载| 国产成人av三级在线观看| 久久99日韩国产精品久久99| 女m羞辱调教视频网站| 国产精品无码久久久久AV| 免费高清欧美一区二区三区| 亚洲人成人网站色www| 国产一区二区无码专区| 一级片一区| 成人内射国产免费观看| 国产精品久久久久久人妻精品| 久久夜色精品国产亚洲| 国产一级毛片在线| 国产精品久久久久久久久久直播| 国产精品毛片va一区二区三区| 91久久国产综合精品女同我| 国产精品美女www爽爽爽视频| 国产成人精品亚洲午夜| 一级毛片在线播放免费| 国产成人无码av| 人与嘼交av免费| 亚洲精品成人福利在线电影| 99在线精品国自产拍不卡| 无码视频一区二区三区在线观看| 99精品国产综合久久久久五月天 | 午夜精品无人区乱码1区2区| 韩国无码无遮挡在线观看 | AV网站中文| 成人亚洲精品久久久久| 热久久99热精品首页| 久久久毛片| 国产精品无码翘臀在线观看 | 亚洲精品久久久久久中文字幂| 梓潼县| 无码丰满熟妇juliaann与黑人 | 威信县| 裸体女人高潮毛片| 豆国产96在线 | 亚洲| 亚洲国产精品久久卡一| 欧美疯狂性受xxxxx另类| 成在人线av无码免观看麻豆|
